大家使用ug4.0绘制区域颜色时，还不是很熟悉，下面小编带大家一起在学习学习吧。

ug4.0绘制区域颜色的操作步骤

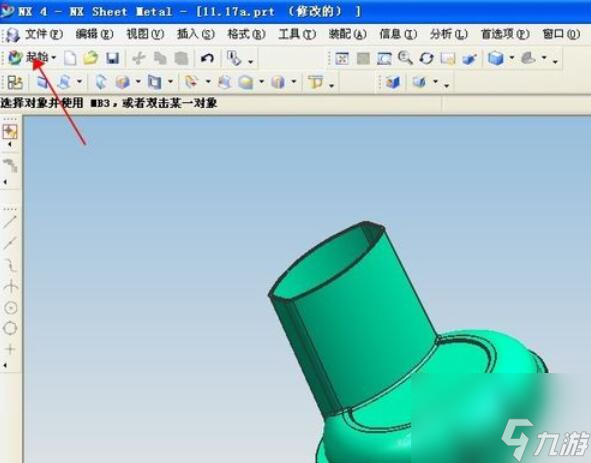

首先我们要找到UG4。0软件打开它，然后随便选择1个产品进行区域颜色设置。

我们进入了这个页面，到了这里我们已经选择了自己想要设置的产品，在这里我们点起始，进入下个页面。

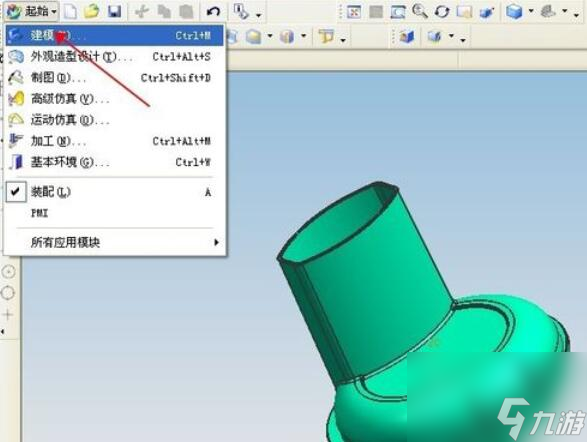

到了这里我们点建模，一般进行模具分模都是用这个，好了后进入下个页面。

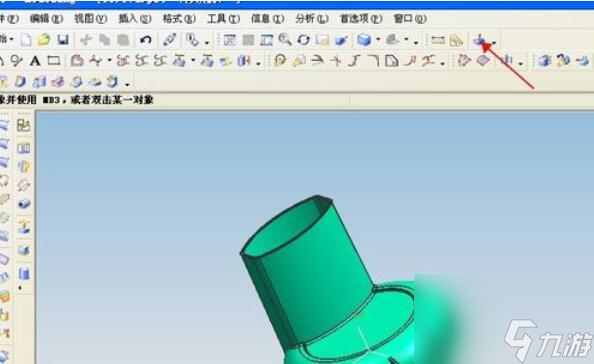

进入到了建模页面，我们找到塑模部件认证，就可以进入下一个页面。

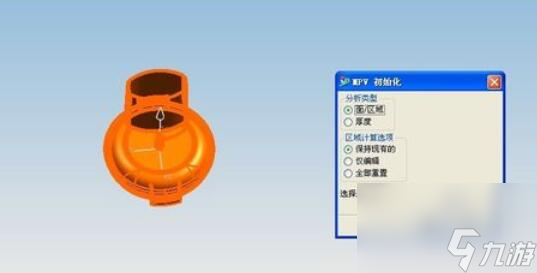

我们进入了MPV初始化，这里要注意下要选择面/区域和保持现有的，如果这了选择错误的话，后面的全部都错误了，所以这个还是比较重要的 。好了后点确定。

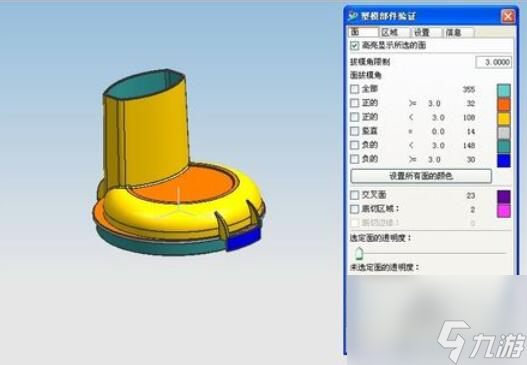

我们到了这个页面，可以 点设置所有面的 颜色，产品的面就按要求分成了5个区，但是我们可以再这里看到我们要割的面，看好了我们点区域进入到下页。

因为刚刚有5种颜色，不利于分模，所以这里我们点设置区域颜色，变3种，这里我们最只要2种就可以了。

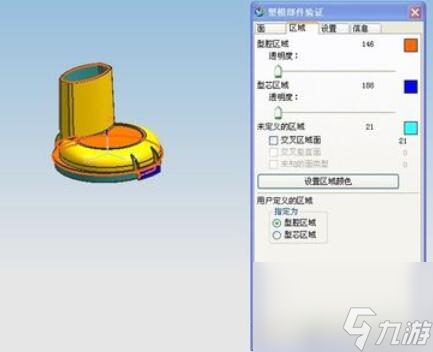

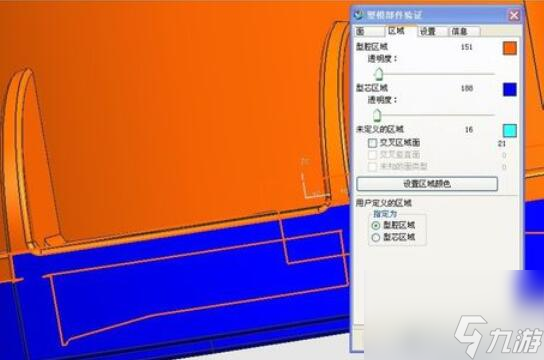

进入到这里我们就只要3种颜色了，变成了型腔区域和型芯区域，还有未定义区域。

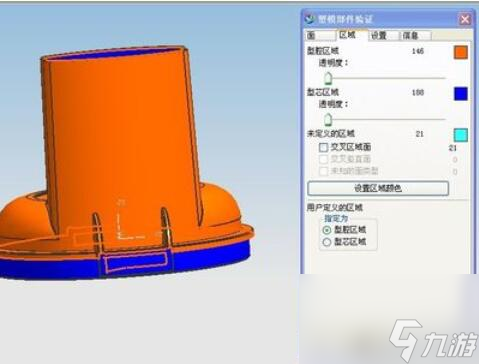

这里白色的是未定义区域，是我们还 要进行设置的区域，这个 要根据实践要求进行设置。

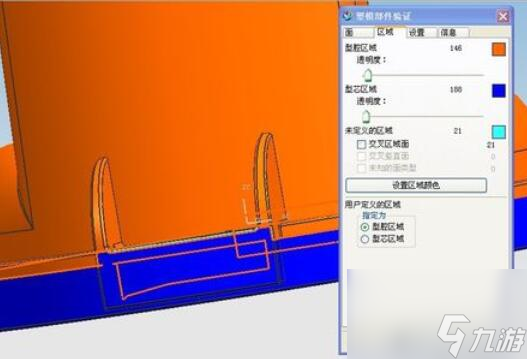

这里我们把白色的区域按那条线设置是型腔区域，还是型芯区域，设置好 后就按应用就可以了。
