      今天我们来学习一下AutoCAD 2009绘制三视图的方法步骤，有不清楚的小伙伴，一起来学习一下吧。

      AutoCAD 2009绘制三视图的方法步骤

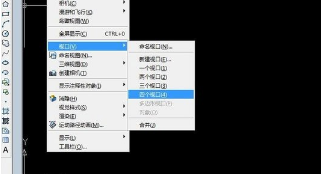

      1、打开AutoCAD 2009，点击菜单栏中的【视图】在弹出的选项中选择【视口】，然后选择【四个视口】;

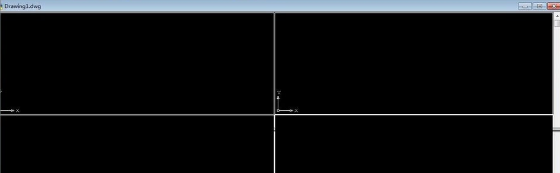

      2、然后生成四个视口;

      3、在第一个视口中画一个长方形，可以看到四个视口同时出现长方形，这意味着四个视口同步，而形状相同则意味着四个视口视图方向一致;

      4、选中第一个视口，执行【视图】-【三维视图】-【主视】，然后依次按照这个这个方式设置另外三个视口，俯视、左视、正等测;

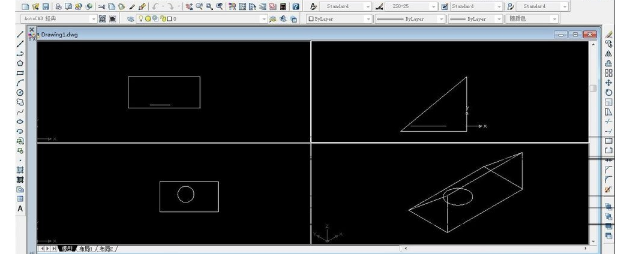

      5、在主视口中画矩形，在正等测视口中画三角形连线，在俯视口中画圆，每画一步，都可以看到四个视口是同步变化的。

      以上就是AutoCAD 2009绘制三视图的方法步骤，都学会了吧。
