迅捷CAD编辑器很多小伙伴都在使用,听说还有人不知道迅捷CAD编辑器添加前后缀的具体操作方法?还有不清楚的和小编一起看看吧。
迅捷CAD编辑器添加前后缀的具体操作方法

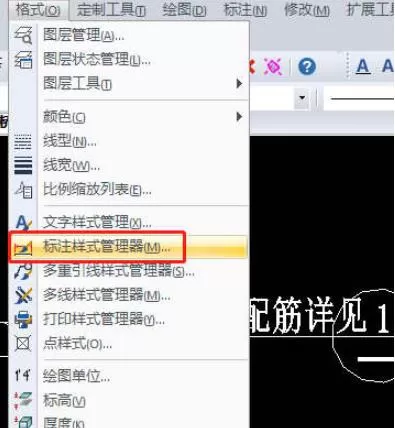

1、在绘图窗口显示的CAD图纸中，移动光标选中需要添加上前后缀的“标注文本”，然后点击菜单栏中的【格式】-【标注样式管理器】选项。

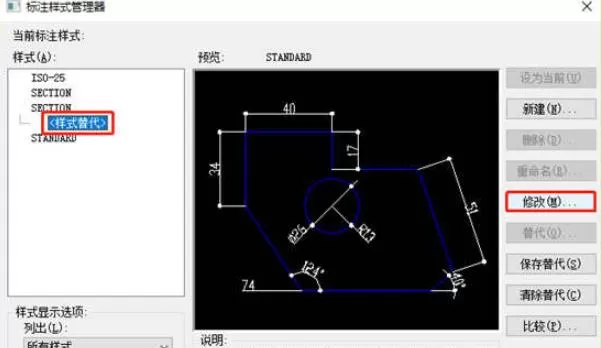

2、这时候就会弹出【标注样式管理器】弹窗，我们找到选中的“标注文本”对应的当前标注样式，然后点击【修改】按钮。

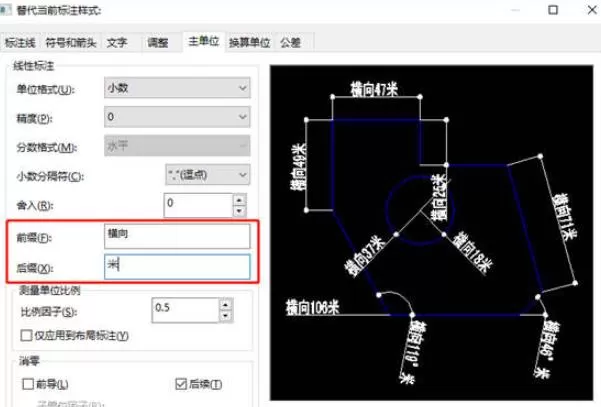

3、这时候会弹出【替代当前标注样式：XXXXX】次弹出，在其中切换菜单栏到【主单位】页面。我们找到【前缀：】和【后缀：】输入框，进行如下操作：
在【前缀：】输入框中输入需要添加的前缀文本，这里我们输入“横向”文字文本;
在【后缀：】输入框中输入需要调价的后缀文本，这里我们输入“米”文字文本。
添加好前后缀后，我们点击【确定】按钮即可。
4、这时候会跳转回【标注样式管理器】主弹窗，我们可以在预览窗口中看到标注文本已经添加好了前后缀，之后点击【关闭】按钮即可。
5、此时会返回到CAD图纸显示的绘图窗口中，我们可以看到需要添加前后缀的“标注文本”已经添加好了前后缀，即【横向2008米】标注文本。
上面就是迅捷CAD编辑器添加前后缀的具体操作方法，大家学会了吗?
